貴陽電信項目[a1] 有源濾波器（ZAPF）應用案例

貴陽電信項目[a2] 供電係統對供電質量要求較高，為保證用戶網絡及通訊正常
，必須確保通訊機房、交換機
、信號基站等不能斷電，由於數據機房使用了大量的開關電源
、不間斷電源UPS、變頻水泵設備、變頻空調等非線性負載，這些非線性設備在使用過程中會產生大量的諧波,從而導致電壓、電流波形發生畸變。可能對通訊及網絡設備造成影響，導致信號衰減、失真
、中斷等現象
，從而導致不必要的損失。

  非線性設備在使用過程中會產生大量的諧波，導致電壓、電流波形發生畸變，嚴重影響機房供電安全，主要諧波以3
、5、7、11、13次為主；

  諧波疊加後
，造成係統綜合功率因數低下

，不能滿足供電考核要求；

  大量諧波可能會呆滯通訊網絡信號失真、設備異常、設備使用壽命降低。

  諧波會幹擾通信、幹擾自動控製，導致高、低壓配電設備工作異常，引起電纜、變壓器、電機等設備發熱嚴重，增加了設備故障率,造成電氣事故
，降低供電可靠性。

采用四套容量為100A追日電氣ZAPF三san相xiang四si線xian有you源yuan濾lv波bo器qi來lai濾lv除chu係xi統tong諧xie波bo，實shi時shi檢jian測ce電dian網wang中zhong由you非fei線xian性xing負fu載zai產chan生sheng的de電dian流liu波bo形xing，動dong態tai生sheng成cheng反fan向xiang諧xie波bo電dian流liu，用yong以yi補bu償chang負fu載zai諧xie波bo電dian流liu。

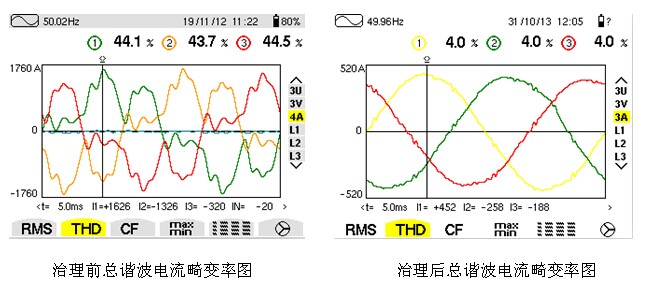

以下為貴陽電信治理效果：ZAPF有源濾波器投入後
，電流總畸變率從44.1%降低到4.0%，大大提高了電網的電能質量，濾波效果非常明顯。
